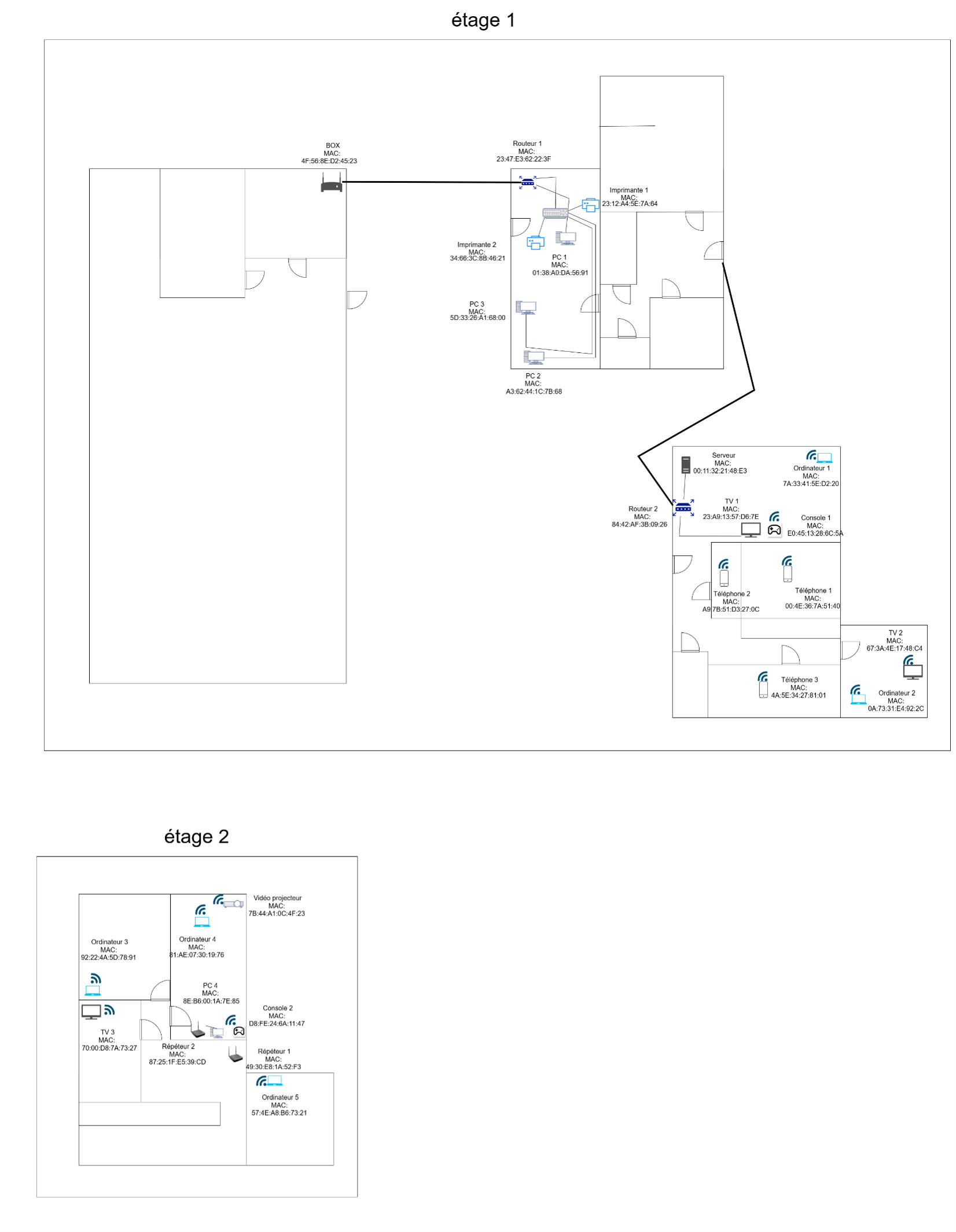

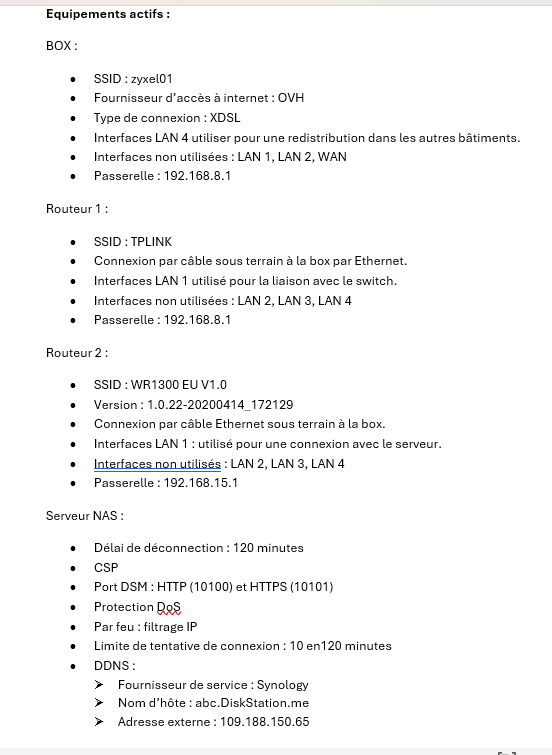

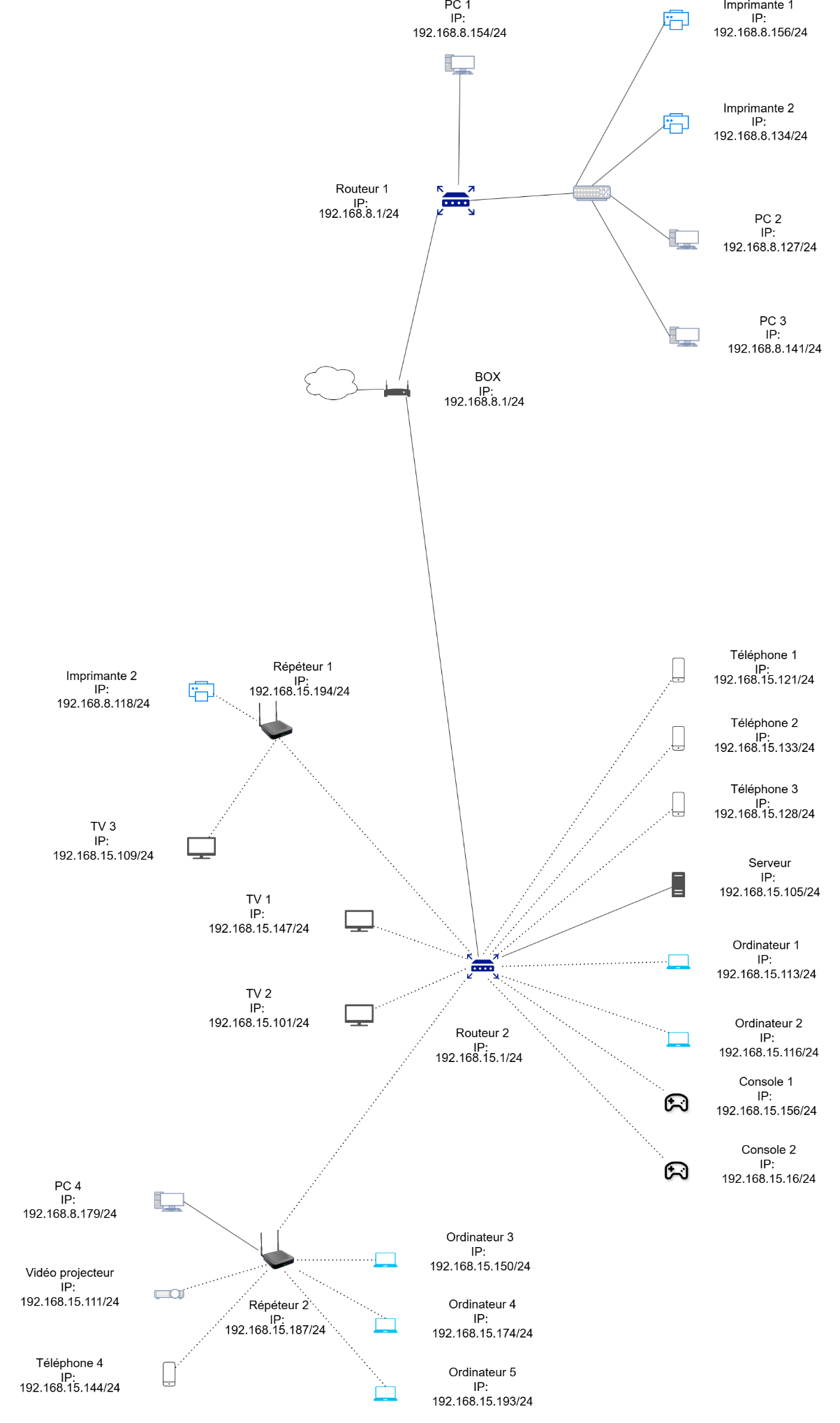

Au cours de ce projet, j’ai eu pour but d’effectuer une documentation complète de mon réseau personnel, celui-ci devait s’effectuer de manière individuelle. Cette documentation devait être composée d’un schéma de notre réseau personnel et des spécificités que celui-ci comportait, de plus nous devions mettre en avant le plan d’adressage IP et les adresses MAC de chaque appareil présent sur le réseau ainsi que l’objectif et les possibilités d’évolution de ce réseau.
Ce projet s’appuyait sur trois ressources différentes qui se concentrent sur les bases des réseaux (adressage IPv4, paramétrage switch, fonctionnement liaison Ethernet).
Pour la réalisation de cette documentation, j’ai utilisé différents outils : draw.io pour la création du schéma réseau, word pour la mise en forme et la rédaction. J’ai aussi pu utiliser les interfaces natives de mes différents équipements réseaux (routeur, serveur).
En plus de ce livrable nous avons effectué un test de connaissance théorique dans lequel nous avons dû élaborer un schéma réseau à l’aide de table de commutation ainsi que réécrire une table de commutation en fonction de modification effectué sur ce réseau.
Ce projet s’est déroulé sur 3 mois de septembre à décembre 2025. Il se composait de 3 séances de TP, une séance de présentation, une séance d’apprentissage du logiciel draw.io et une séance en novembre afin de savoir les améliorations à faire sur notre documentation. Ce livrable m’a pris entre 20 et 30 heures de travail personnel.
Celui-ci m’a permis de mettre en application mes connaissances, mais aussi d’expérimenté la création d’une documentation réseau, qui est une chose importante et utile à avoir lorsqu’un technicien intervient sur un réseau d’entreprise par exemple.
